Скругления, выемки и фаски на углах


Можно формировать объект путем создания скруглений, выемок или фасок на углах. Скругления обеспечивают скругление углов, выемки обеспечивают скругление и инвертирование углов для создания выемки, а фаски обеспечивают скашивание углов, чтобы они выглядели плоскими.

Слева направо можно увидеть стандартные углы без изменений, скругленные углы, углы с выемками и фасками.

Можно выполнить скругление, выемку или снять фаску с углов любого объекта кривой, созданного на основе фигуры, линий текста или растрового изображения. При выборе фигуры, преобразованной в кривые, появится диалоговое окно, в котором можно будет выполнить автоматическое преобразование формы. Текстовые объекты необходимо преобразовать в кривые вручную с помощью команды Преобразовать в кривую. Изменения применяются ко всем углам, если не выбраны отдельные узлы. Нельзя выполнить скругление, выемку или снять фаску сглаженной или симметричной кривой, так как угол должен быть образован двумя прямыми или изогнутыми сегментами, пересекающимися под углом менее 180 градусов.

Эта операцию нельзя выполнить для некоторых или всех углов в том случае, если значение скругления, выемки или фаски слишком высокое. Это происходит в тех случаях, когда сегменты линий недостаточно длинные для применения радиуса или расстояния фаски. При установке значений для этих операций следует учитывать, что хотя сегменты линий могут выглядеть достаточно длинными в начале операции, они уменьшаются по мере применения радиуса или фаски в объекте.

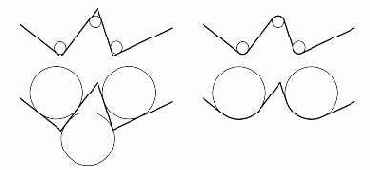

В этом примере кружки представляют параметры радиуса скругления. В верхней строке слева показаны предложенные скругления, а справа – результаты скругления. В нижней строке слева показаны предложенные скругления, но в результатах, показанных справа, не все углы скругленные. После применения первого скругления, следующий угол не удается скруглить, так как сегмент линии имеет недостаточную длину. Этот угол пропускается, а последний угол скругляется.
